Dachdeckeraufzug für Photovoltaik 12 m 115 kg | Baulich

Elektrischer Dachdeckeraufzug mit Wagen für Photovoltaik-Module

Name: Elektrischer Dachdeckeraufzug mit Wagen für Photovoltaik-Module
Brand: Baulich
SKU: BA-WT-WT-PV
Price: 1857.72 EUR
Availability: InStock

1.857,72 €

Lieferung: 6-8 Arbeitstage

Kostenlose Lieferung

Schnelle Abwicklung

30 Tage Rückgaberecht

Sicheres Einkaufen

Baulich steht für europäische Qualität, zuverlässige Verarbeitung und langlebige Lösungen.

Elektrischer Dachdeckeraufzug Baulich für Photovoltaik-Module mit Transportschlitten

Der elektrische Dachdeckeraufzug Baulich mit Transportschlitten für Photovoltaik-Module wurde entwickelt, um Solarmodule und andere Materialien effizient vom Boden auf das Dach oder zu einem höher gelegenen Arbeitsbereich zu transportieren.

Das System eignet sich besonders für Photovoltaik-Monteure, Dachdecker und Montageteams, die regelmäßig größere oder schwere Elemente auf das Dach befördern müssen. Anstatt die Module von Hand nach oben zu tragen, können sie auf dem dafür vorgesehenen Schlitten positioniert und entlang der Aluminiumkonstruktion transportiert werden.

Die maximale Aufzugslänge beträgt 12 m, die zulässige Belastung des kompletten Geräts 115 kg und die Hubgeschwindigkeit 7 m/min.

Für den Transport von Photovoltaik-Modulen und Montagematerial

Der Dachdeckeraufzug ist eine praktische Unterstützung bei der Installation von Photovoltaikanlagen und anderen Arbeiten auf dem Dach. Der große Transportschlitten ermöglicht es, Materialien bereits am Boden vorzubereiten und anschließend zum vorgesehenen Übergabepunkt zu befördern.

Photovoltaik-Module – für den Transport vom Boden zum Dach.
Montageelemente für PV-Anlagen – praktische Beförderung von Zubehör und Systemkomponenten.
Werkzeuge und Arbeitsausrüstung – für Installations-, Dachdecker- und Montagearbeiten.
Dachdeckermaterialien – Transport verschiedener Bauteile innerhalb der zulässigen Belastung.

Der Einsatz eines Aufzugs kann die Anzahl manueller Materialtransporte auf das Dach reduzieren und die Organisation der Arbeiten auf der Baustelle erleichtern.

Die wichtigsten technischen Daten

Maximale Aufzugslänge: 12 m
Aufzugsbreite: 55 cm
Zulässige Belastung des Geräts: 115 kg
Hubgeschwindigkeit: 7 m/min
Material der Konstruktion: Aluminium
Abmessungen der Aluminiumsprossen: 27 x 27 mm
Abmessungen der Seitenprofile: 82 x 25 mm
Abmessungen des Transportschlittens: 750 x 710 mm
Anzahl der Teleskopstützen: 3 Stk.
Länge des Seils: 12 m
Seildurchmesser: 4,5 mm
Motorsteuerung: kabelgebundene Fernbedienung
Kabellänge der Fernbedienung: 1,5 m
Tragfähigkeit des Motors: bis 350 kg
Motorleistung: 1050 W
Versorgungsspannung: 230 V

Wichtig: Die Tragfähigkeit des Motors von bis zu 350 kg ist nicht mit der zulässigen Belastung des kompletten Aufzugs gleichzusetzen. Die maximal zulässige Belastung des Geräts beträgt 115 kg.

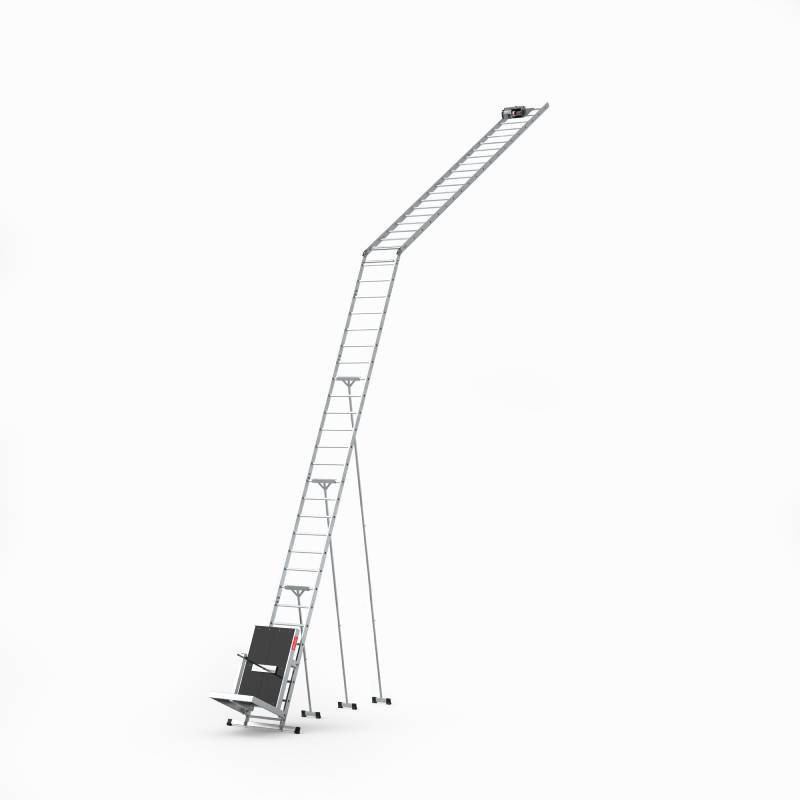

Elektrischer Dachdeckeraufzug Baulich für Photovoltaik-Module

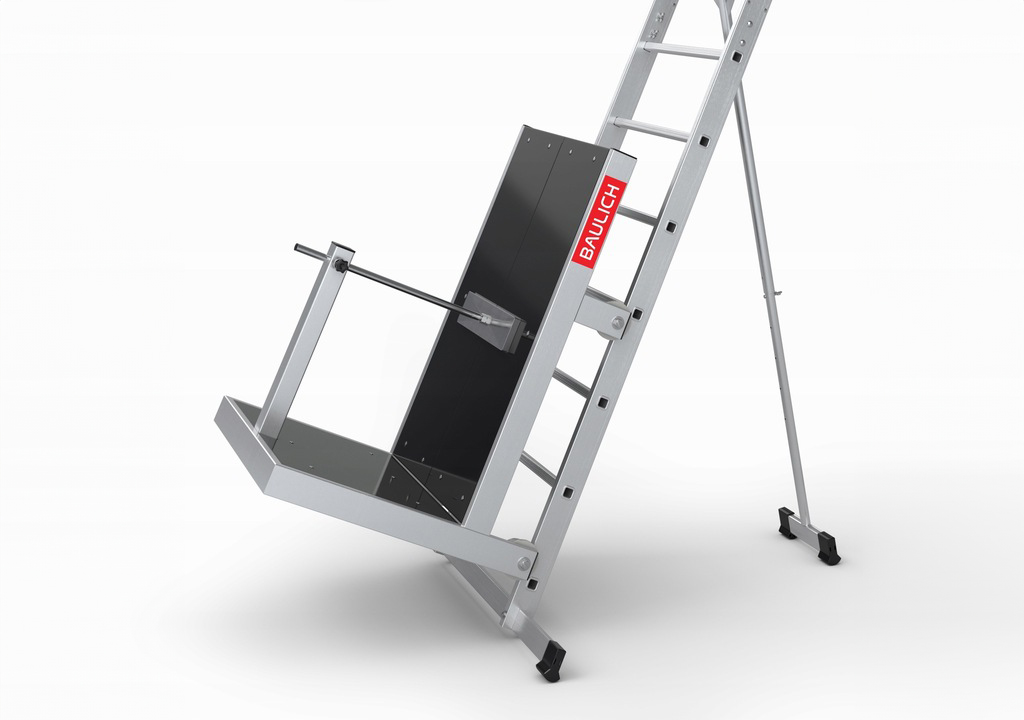

Transportschlitten für Photovoltaik-Module des Dachdeckeraufzugs Baulich

Transportschlitten 750 x 710 mm für Photovoltaik-Module

Der Transportschlitten hat die Abmessungen 750 x 710 mm und bietet damit eine große Fläche für den Transport von Photovoltaik-Modulen und anderen Materialien, die bei Arbeiten auf dem Dach benötigt werden.

Die größere Transportfläche erleichtert das richtige Positionieren des Materials vor dem Anheben und macht den Aufzug besonders interessant für PV-Montageteams.

Vor jedem Transport muss das Modul oder ein anderes Bauteil korrekt auf dem Schlitten positioniert und gegen unbeabsichtigte Bewegung gesichert werden. Die zulässige Belastung des kompletten Geräts von 115 kg darf nicht überschritten werden.

Modulare Aluminiumkonstruktion

Die Führungskonstruktion des Aufzugs besteht aus Aluminium. Die einzelnen Rahmen werden segmentweise miteinander verbunden und können entsprechend dem jeweiligen Einsatzort zu einem System mit einer maximalen Länge von 12 m aufgebaut werden.

Die Aluminiumsprossen haben Abmessungen von 27 x 27 mm, während die Seitenprofile 82 x 25 mm messen.

Die Aluminiumkonstruktion erleichtert die Handhabung und Montage der einzelnen Elemente. Nach den Produktangaben kann der Aufzug mit Hilfe von zwei Personen aufgebaut werden.

Vor dem Betrieb müssen alle Segmentverbindungen sowie die Befestigungs- und Stützelemente entsprechend den Herstellerangaben kontrolliert werden.

Aluminiumkonstruktion des Dachdeckeraufzugs Baulich für Photovoltaik-Module

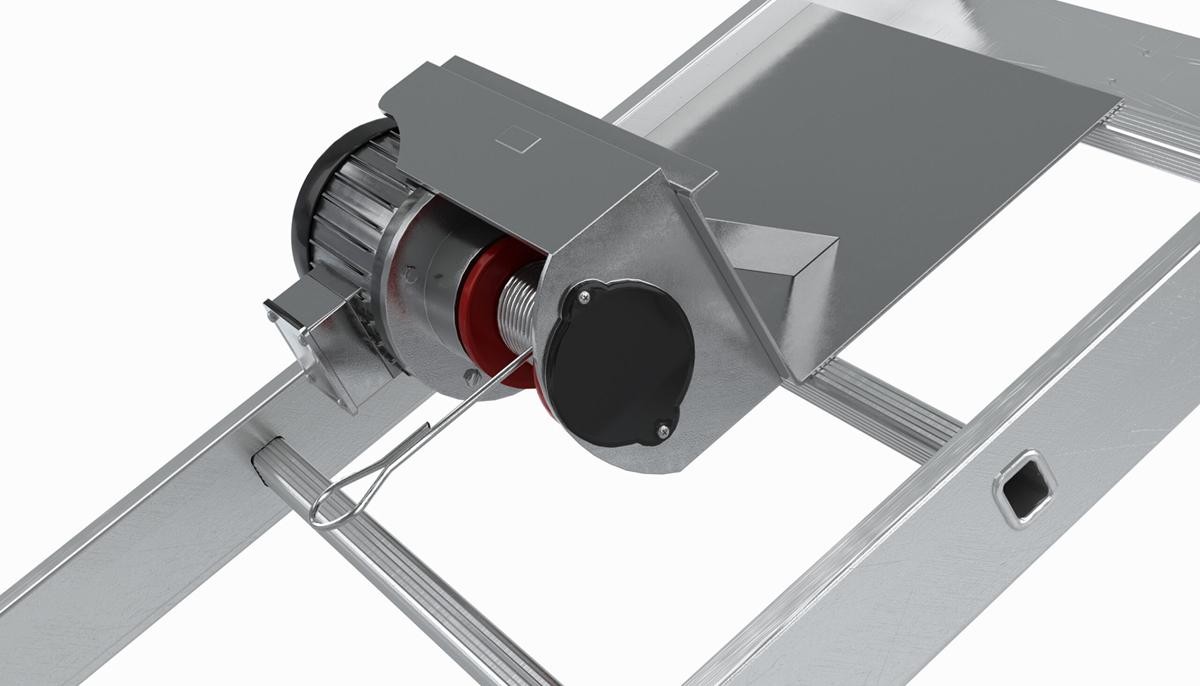

Elektromotor 1050 W des Dachdeckeraufzugs Baulich für Photovoltaik-Module

Elektromotor 1050 W mit Fernbedienung

Der Aufzug wird von einem Elektromotor mit einer Leistung von 1050 W angetrieben und mit 230 V versorgt.

Der Motor arbeitet mit einem 12 m langen Seil mit einem Durchmesser von 4,5 mm. Die Steuerung erfolgt über eine kabelgebundene Fernbedienung mit einem 1,5 m langen Kabel.

Die Hubgeschwindigkeit beträgt 7 m/min.

Die angegebene Tragfähigkeit des Motors beträgt bis zu 350 kg. Für den Betrieb des kompletten Dachdeckeraufzugs gilt jedoch die niedrigere zulässige Belastung von 115 kg.

Drei Teleskopstützen und breiter Stabilisator

Zum Lieferumfang gehören drei Teleskopstützen, die zur korrekten Abstützung der Konstruktion während des Betriebs vorgesehen sind.

Der untere Bereich der Konstruktion ist zusätzlich mit einem Stabilisator ausgestattet. Dieser vergrößert die Auflagefläche und unterstützt die korrekte Positionierung des Aufzugs am Einsatzort.

Entscheidend für einen sicheren Betrieb ist die korrekte Montage und Einstellung aller Stütz- und Befestigungselemente entsprechend der Herstelleranleitung.

Teleskopstützen und Stabilisator des Dachdeckeraufzugs Baulich

Räder und Sicherung des Transportschlittens des Dachdeckeraufzugs Baulich

Geformte Räder mit zusätzlicher Sicherung

Der Transportschlitten ist mit geformten Rädern ausgestattet, deren Form an die Bewegung entlang der Aluminiumkonstruktion des Aufzugs angepasst ist.

Dadurch kann der Schlitten während des Hebens und Senkens des Transportguts korrekt entlang der Konstruktion geführt werden.

Zusätzlich verfügt der Schlitten über eine Sicherung gegen unbeabsichtigtes Herausspringen aus der Konstruktion während des Transports. Dieses zusätzliche Konstruktionselement unterstützt die kontrollierte Bewegung des Schlittens während des Betriebs.

Vor jedem Einsatz sollten sowohl die Räder als auch die Sicherung auf korrekten Zustand und richtige Funktion geprüft werden.

Lieferumfang des Dachdeckeraufzugs

Der komplette Satz enthält die Rahmen-, Antriebs-, Stütz- und Transportelemente, die zum Aufbau des Systems vorgesehen sind.

Leiterrahmen 1,85 m mit Stabilisator – 1 Stk.
Leiterrahmen 1,85 m – 3 Stk.
Leiterrahmen 1,06 m – 2 Stk.
Gelenkrahmen – 1 Stk.
Antriebsrahmen – 1 Stk.
Transportschlitten – 1 Stk.
Teleskopstütze – 3 Stk.
Befestigungshalterung – 1 Stk.
Untere Anschläge – 2 Stk.

Aufbau und Lieferumfang des Dachdeckeraufzugs Baulich für Photovoltaik-Module

Warum den Baulich Dachdeckeraufzug für Photovoltaik-Module wählen?

Transportschlitten 750 x 710 mm – große Transportfläche für Photovoltaik-Module und andere Materialien.
Maximale Aufzugslänge 12 m – für den Materialtransport auf höher gelegene Arbeitsbereiche.
Zulässige Belastung 115 kg – für Materialien und Arbeitsausrüstung innerhalb der zulässigen Gewichtsgrenze.
Hubgeschwindigkeit 7 m/min – unterstützt einen effizienten Transport zwischen den Ebenen.
Aluminiumkonstruktion – erleichtert Transport und Montage der einzelnen Segmente.
Drei Teleskopstützen – unterstützen die korrekte Abstützung der Konstruktion.
Breiter Stabilisator – zusätzlicher Auflagepunkt im unteren Bereich.
Elektromotor 1050 W / 230 V.
12 m langes Seil mit 4,5 mm Durchmesser.
Kabelgebundene Fernbedienung – komfortable Steuerung des Antriebs.
Geformte Räder – an die Bewegung entlang der Aluminiumkonstruktion angepasst.
Zusätzliche Schlittensicherung – schützt vor unbeabsichtigtem Herausspringen des Schlittens während des Transports.
Modulare Segmentkonstruktion – Aufbau entsprechend dem Einsatzort.
Polnisches Produkt.

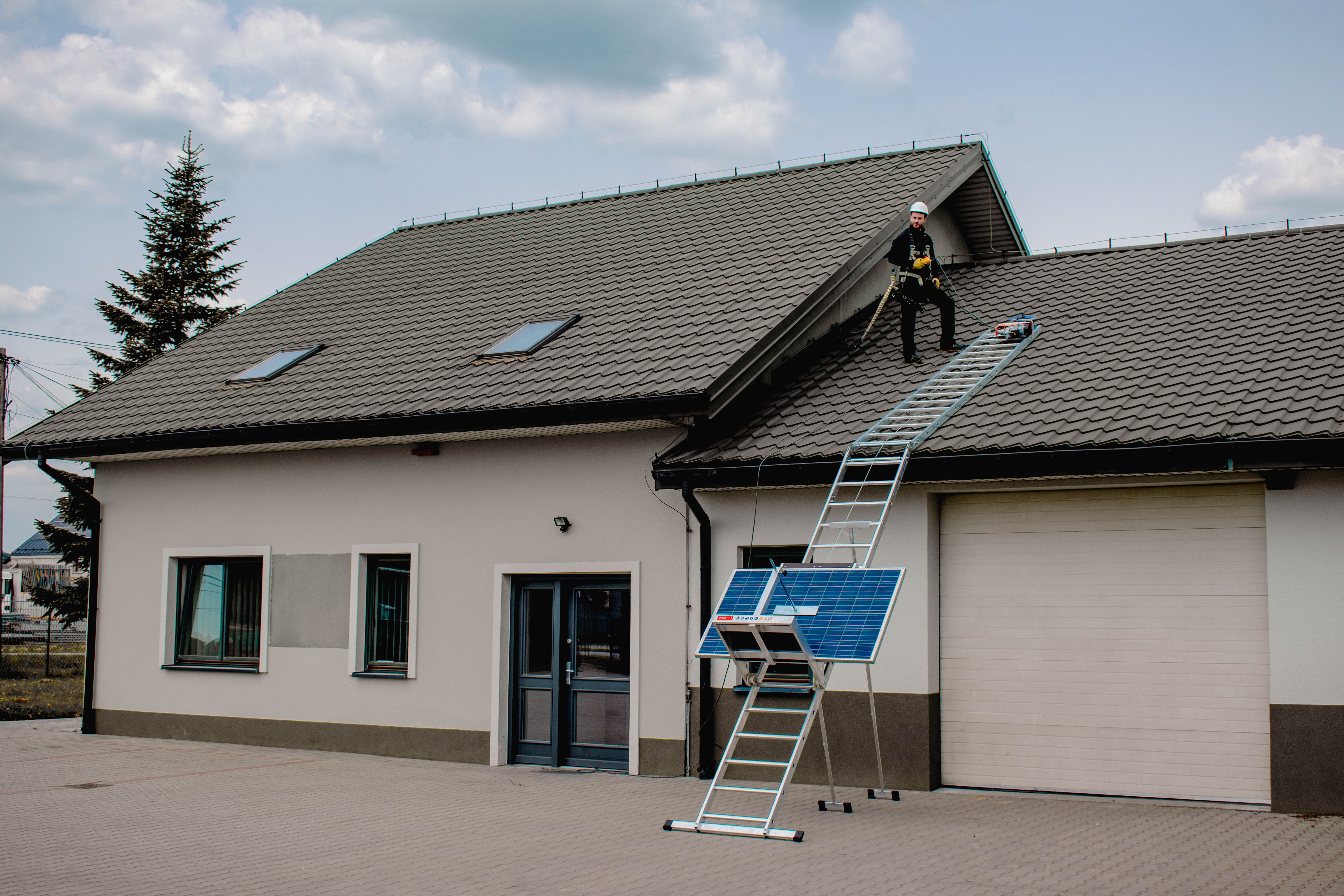

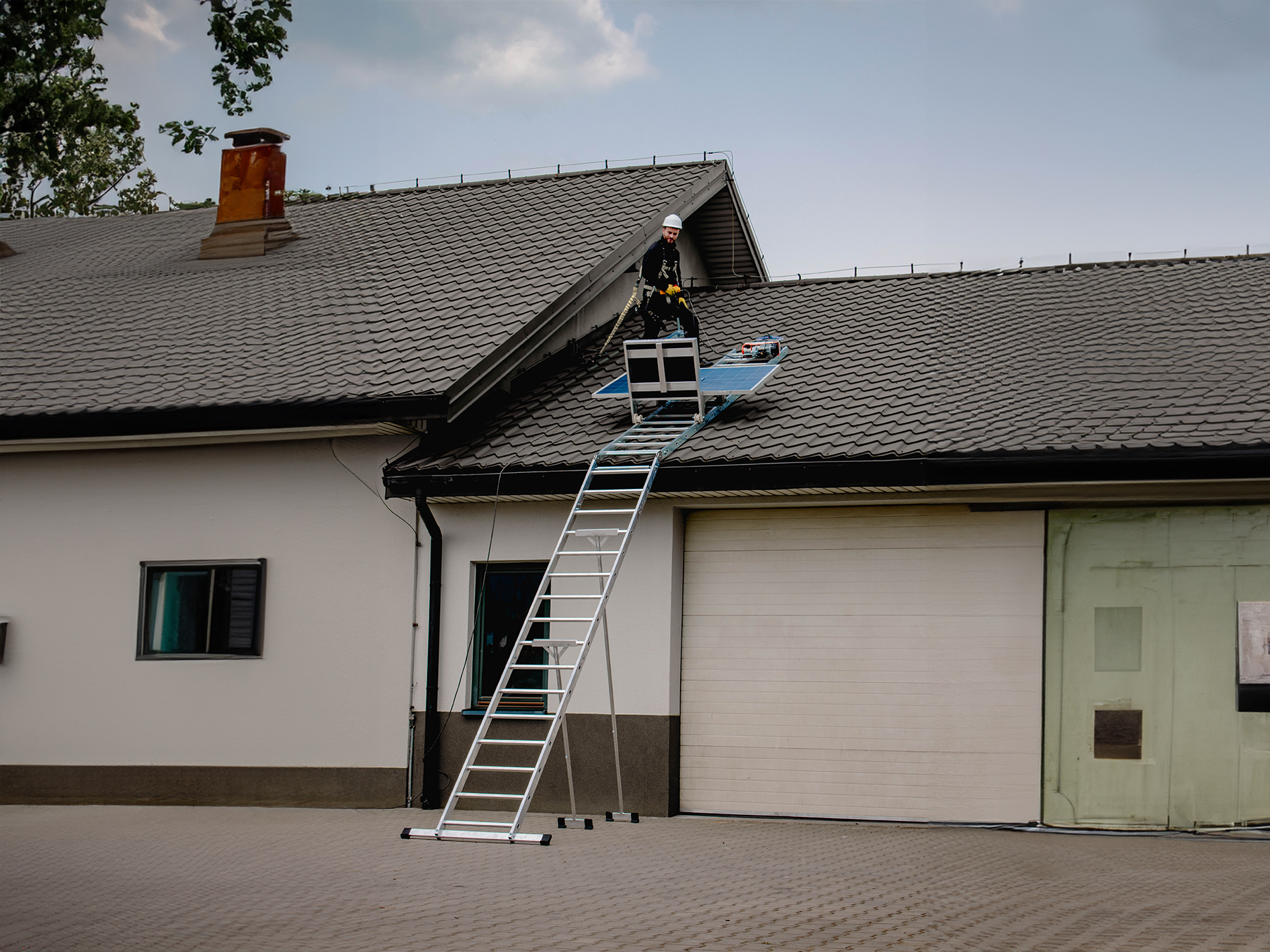

Weniger manueller Transport von Photovoltaik-Modulen

Photovoltaik-Module haben große Abmessungen und können beim manuellen Transport auf das Dach unhandlich sein. Der Dachdeckeraufzug ermöglicht es, ein Modul auf Bodenhöhe auf dem Schlitten vorzubereiten und anschließend entlang der Konstruktion zum vorgesehenen Übergabepunkt zu transportieren.

Dadurch kann die Anzahl der manuellen Transporte über Leitern oder andere Zugangswege reduziert und die Organisation der Montagearbeiten verbessert werden.

Das Modul muss vor jedem Transport korrekt positioniert und gesichert werden. Der Einsatz des Aufzugs ersetzt nicht die erforderlichen Sicherheitsmaßnahmen beim Umgang mit empfindlichen und großformatigen Bauteilen.

Sichere Vorbereitung und Verwendung

Vor der Inbetriebnahme müssen die Verbindung aller Segmente, die Einstellung der drei Teleskopstützen und des Stabilisators, die Befestigung der Konstruktion sowie der Zustand von Schlitten, Rädern, Sicherung, Seil und Antrieb kontrolliert werden.

Das Photovoltaik-Modul oder ein anderes Transportgut muss vor dem Anheben korrekt positioniert und gegen unbeabsichtigte Bewegung gesichert werden.

Die maximal zulässige Belastung von 115 kg darf nicht überschritten werden.

Während des Betriebs darf sich niemand unmittelbar unter dem transportierten Material befinden. Der Arbeitsbereich entlang der Transportstrecke sollte vor dem Zugang unbeteiligter Personen geschützt werden.

Montage, Bedienung und Nutzung des Dachdeckeraufzugs müssen entsprechend der Herstelleranleitung sowie den für die ausgeführten Arbeiten geltenden Sicherheitsregeln erfolgen.

Material: Aluminium
Motorleistung: 1050W
Abmessungen des Transportwagens: 0,8m x 1,18m x 0.72m
Seillänge: 12m
Hebegeschwindigkeit: durchschnittlich 8 m/min
EAN-Code
SKU-Code: BA-WT-WT-PV
