Mehrzweckleiter aus Aluminium 3x13 150 kg

Die wichtigsten technischen Daten

• Typ: 3-teilige Aluminium-Mehrzweckleiter
• Anzahl der Sprossen: 3 x 13
• Holmprofil: 82 x 25 mm
• Sprossenprofil: 28 x 28 mm
• Quertraverse: 60 x 20 x 1200 mm
• Maximale Belastung: 150 kg
• Gewicht: 24,6 kg
• Norm: EN 131 – Professional Use

Weitere konstruktive Details wie Pressverfahren und Sicherungselemente werden in den folgenden Abschnitten näher erläutert.

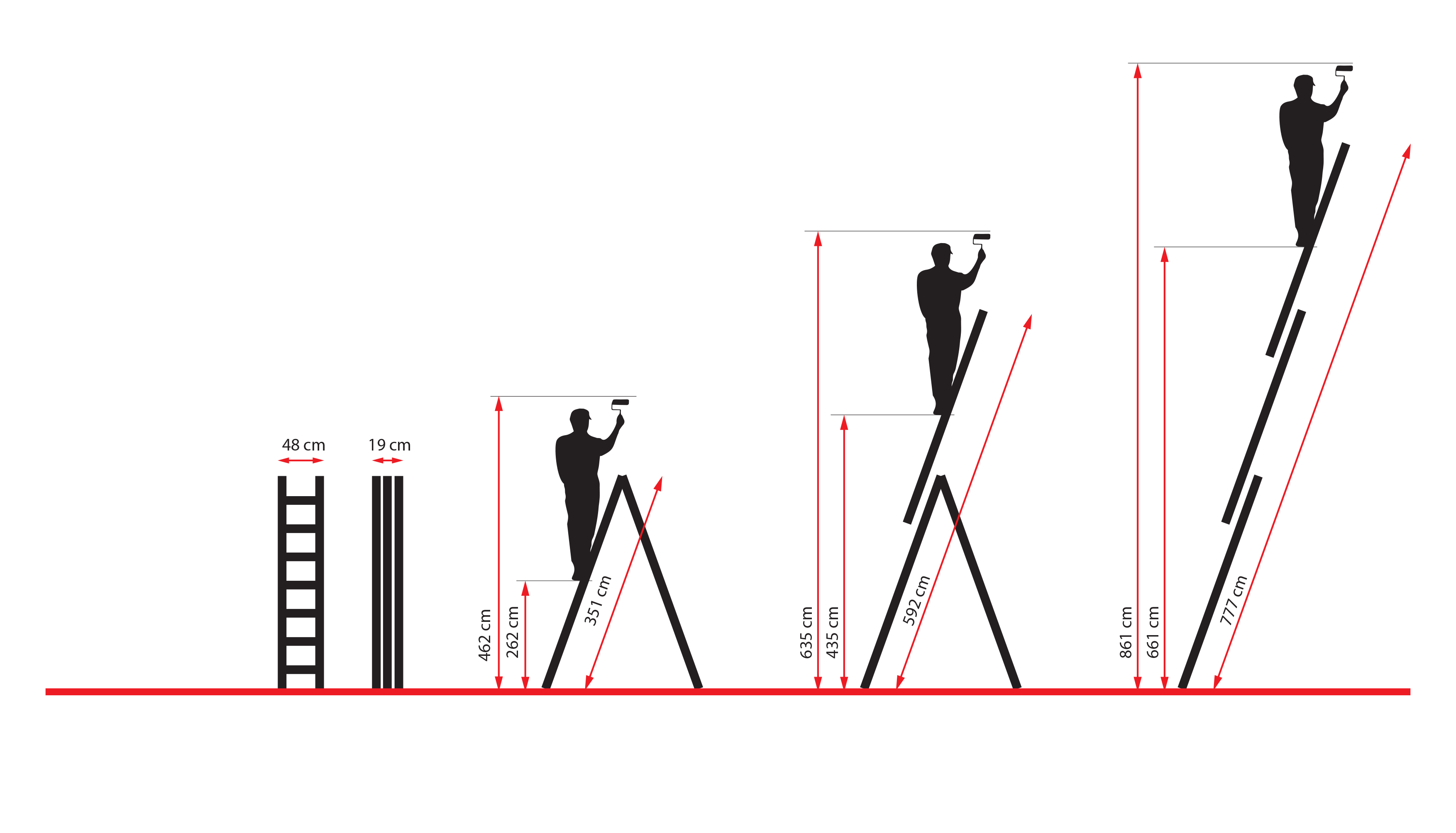

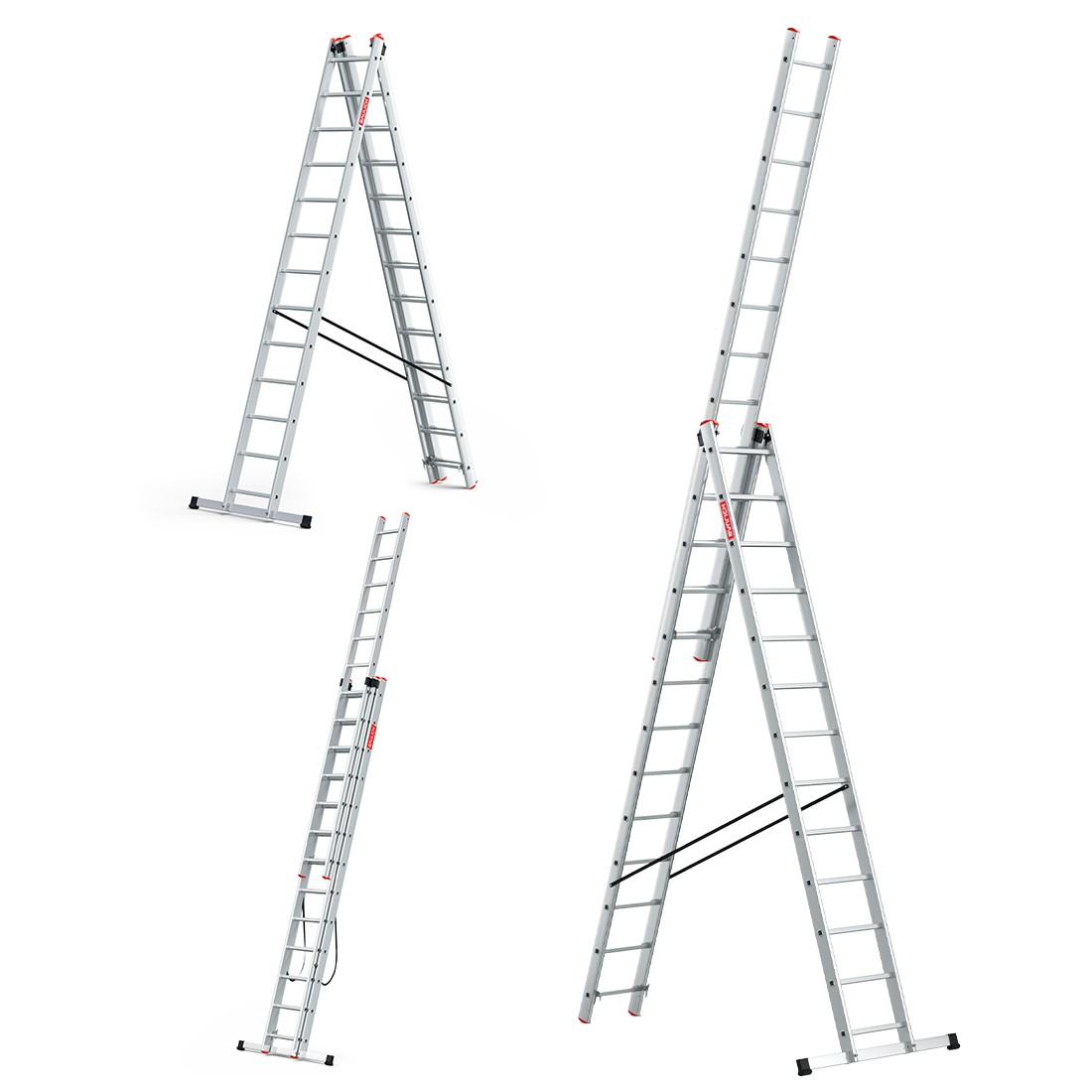

Drei Einstellungen auf einen Blick

Die Baulich 3x13 PRO kann in drei grundlegenden Konfigurationen eingesetzt werden.

Je nach Aufgabe lässt sie sich als Anlegeleiter, als klassische A-Leiter oder als A-Leiter mit ausgeschobenem dritten Leitersegment verwenden.

Dadurch lässt sich die Konstruktion an unterschiedliche Arbeitsbereiche und räumliche Bedingungen anpassen, ohne mehrere separate Leitermodelle einsetzen zu müssen.

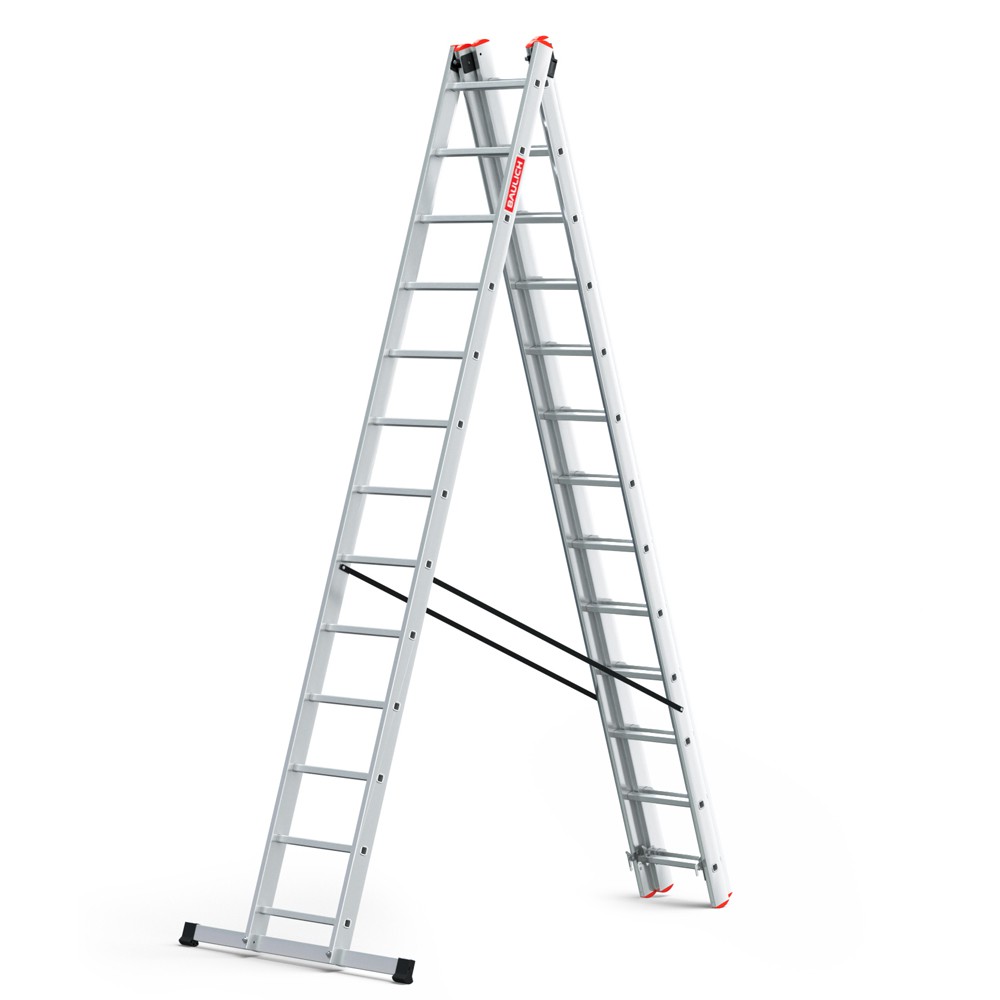

Freistehende A-Stellung

In der klassischen A-Stellung kann die Baulich 3x13 PRO freistehend eingesetzt werden, ohne sie an eine Wand anzulegen.

Diese Konfiguration ist praktisch, wenn ein freier Zugang zum Arbeitsbereich benötigt wird oder keine geeignete Anlegefläche zur Verfügung steht.

Vor dem Aufsteigen müssen die Leitersegmente vollständig in der für diese Konfiguration vorgesehenen Position stehen.

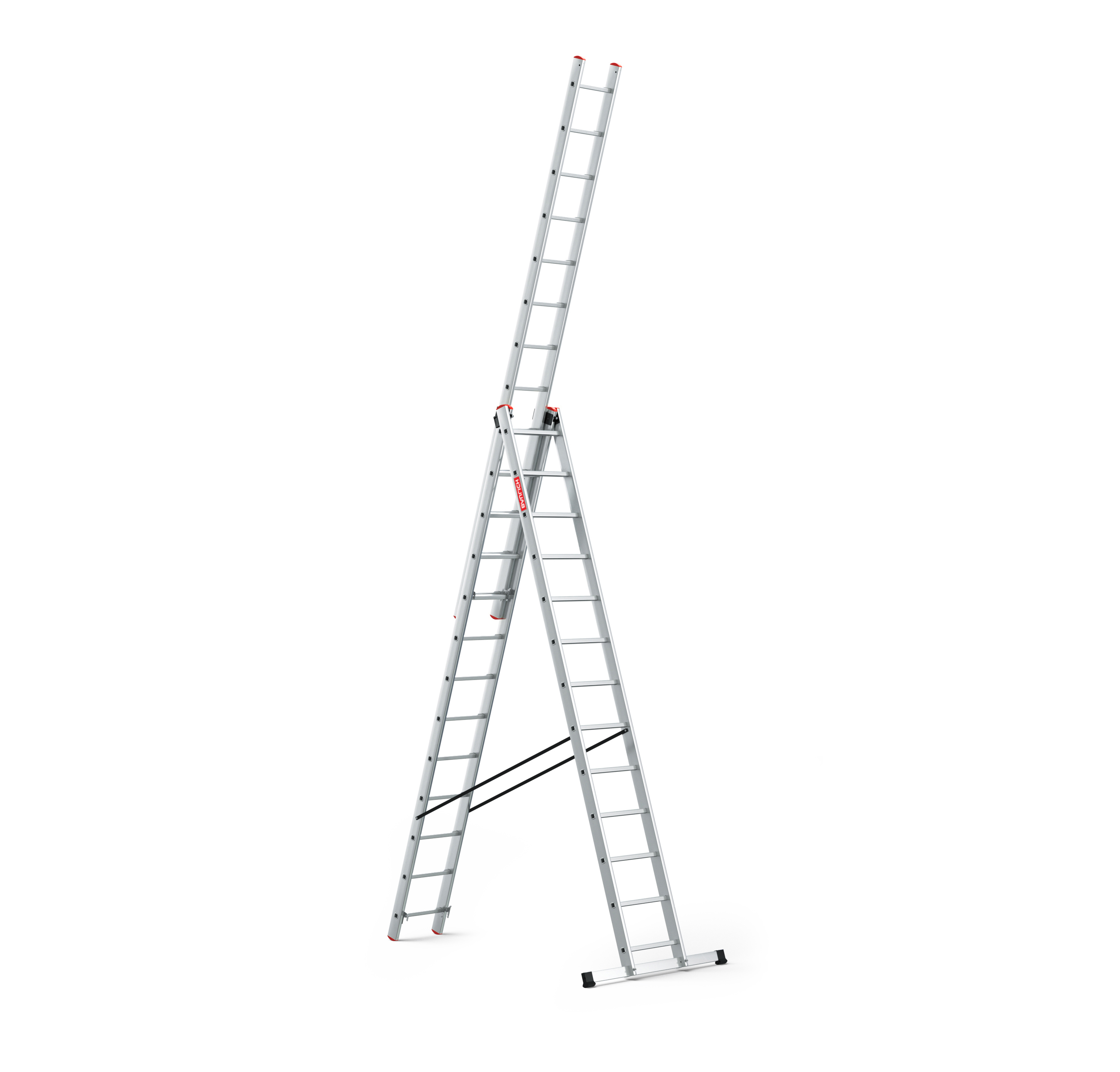

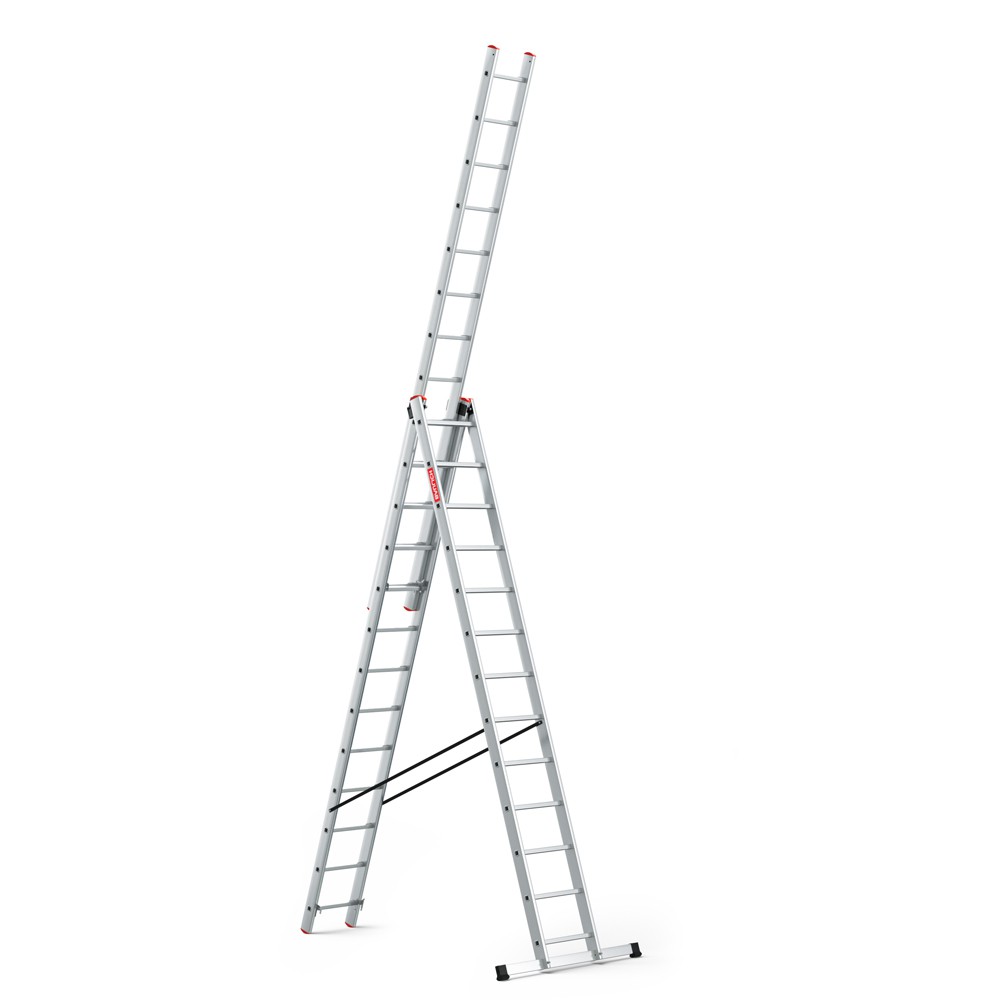

A-Stellung mit ausgeschobenem dritten Leitersegment

Wenn in freistehender Position mehr Reichweite benötigt wird, kann das dritte Leitersegment ausgeschoben werden.

Dadurch erweitert sich der nutzbare Arbeitsbereich gegenüber der klassischen A-Stellung, ohne dass die Leiter an eine Wand angelegt werden muss.

Die verschiebbaren Leitersegmente müssen vor dem Aufsteigen vollständig in der vorgesehenen Position fixiert sein.

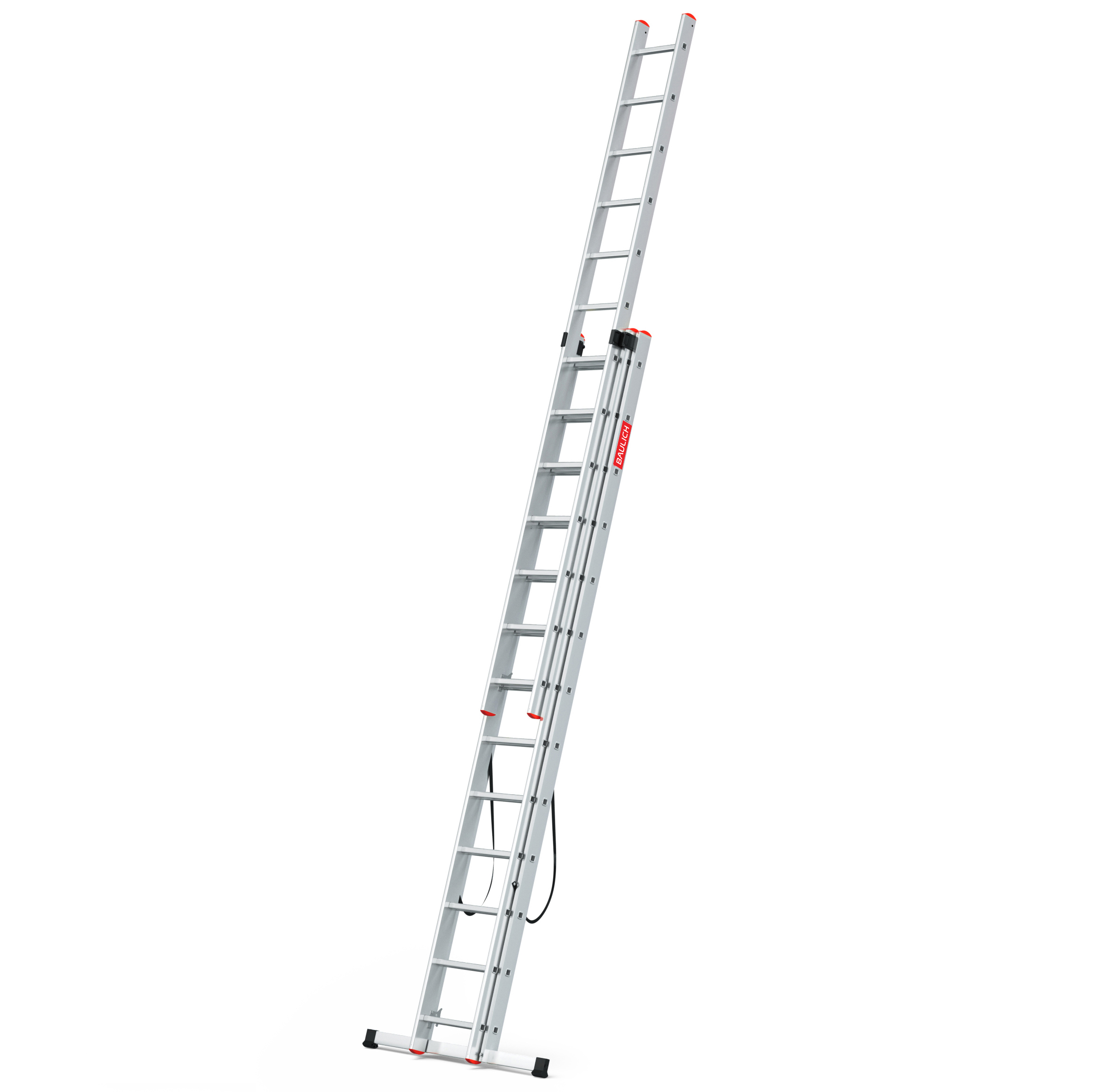

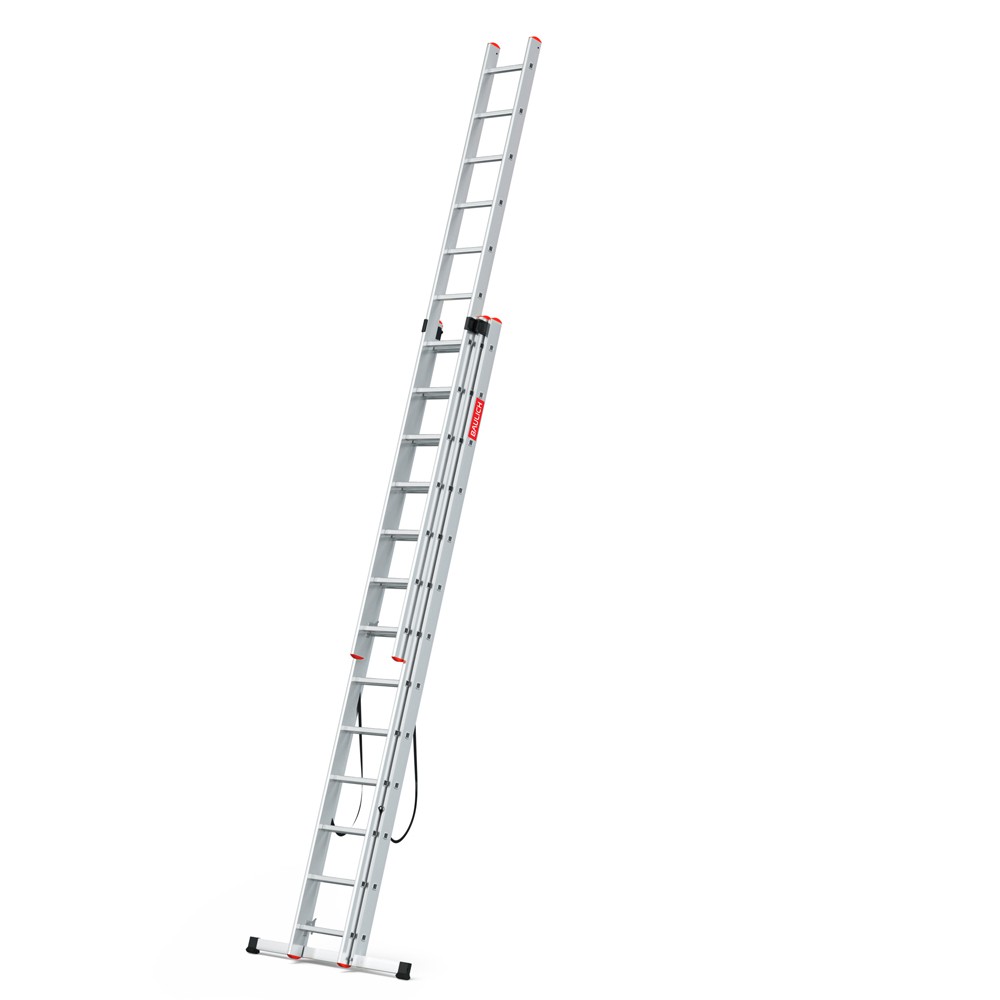

Verwendung als Anlegeleiter

Für Arbeiten mit größerem Reichweitenbedarf kann die Baulich 3x13 PRO als Anlegeleiter eingesetzt werden.

In dieser Konfiguration werden die Leitersegmente zu einer längeren Leiterposition ausgeschoben und an einer geeigneten Fläche angelegt.

Die Leiter muss an einer ausreichend tragfähigen Fläche in der vorgesehenen Position aufgestellt und entsprechend den Herstellerangaben verwendet werden.

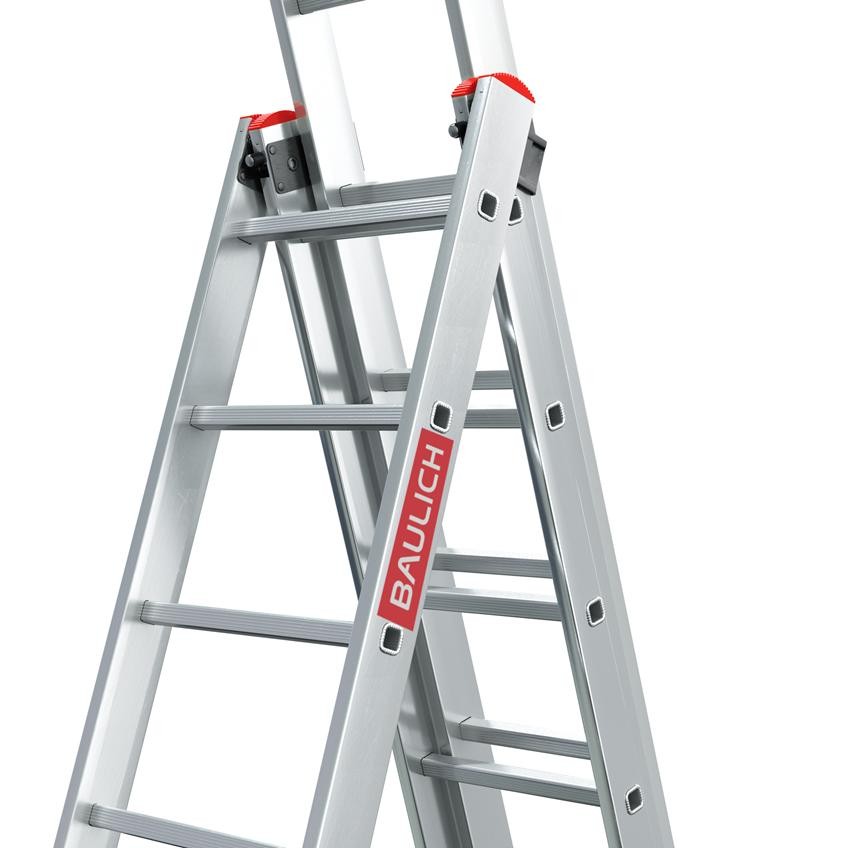

Zug- und Drucksicherung im oberen Leiterbereich

Im oberen Bereich der Leiter befindet sich eine Zug- und Drucksicherung. Sie unterstützt die vorgesehene Position der Leitersegmente in der freistehenden A-Stellung.

Das konstruktive Element trägt dazu bei, die vorgesehene Geometrie der aufgestellten Leiter beizubehalten.

Vor der Nutzung sollte geprüft werden, ob die Sicherung und die angrenzenden Verbindungselemente korrekt positioniert sind.

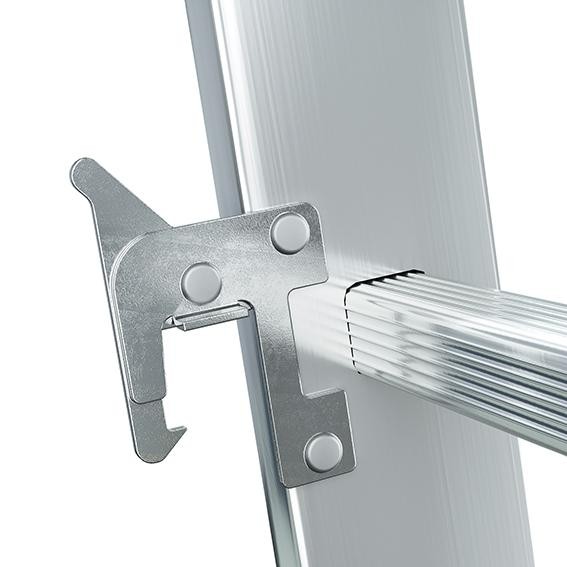

Einrasthaken zur Arretierung der Leitersegmente

Die Einrasthaken helfen dabei, die verschiebbaren Leitersegmente in der gewählten Position zu fixieren.

Sie greifen an den dafür vorgesehenen Sprossen ein und unterstützen damit die Arretierung des jeweiligen Leitersegments.

Vor der Nutzung sollte geprüft werden, ob die Einrasthaken korrekt an den vorgesehenen Sprossen eingreifen.

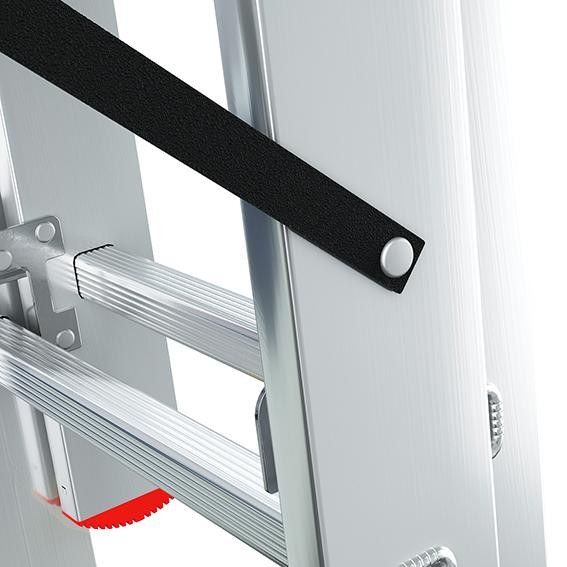

Gurtbänder als Spreizsicherung

In der freistehenden A-Stellung dienen die Gurtbänder als Spreizsicherung.

Sie helfen dabei, ein übermäßiges Öffnen der Leiter zu begrenzen und die für die freistehende Konfiguration vorgesehene Spreizung einzuhalten.

Vor der Verwendung sollten die Gurtbänder und ihre Befestigungspunkte auf korrekten Sitz und sichtbare Beschädigungen überprüft werden.

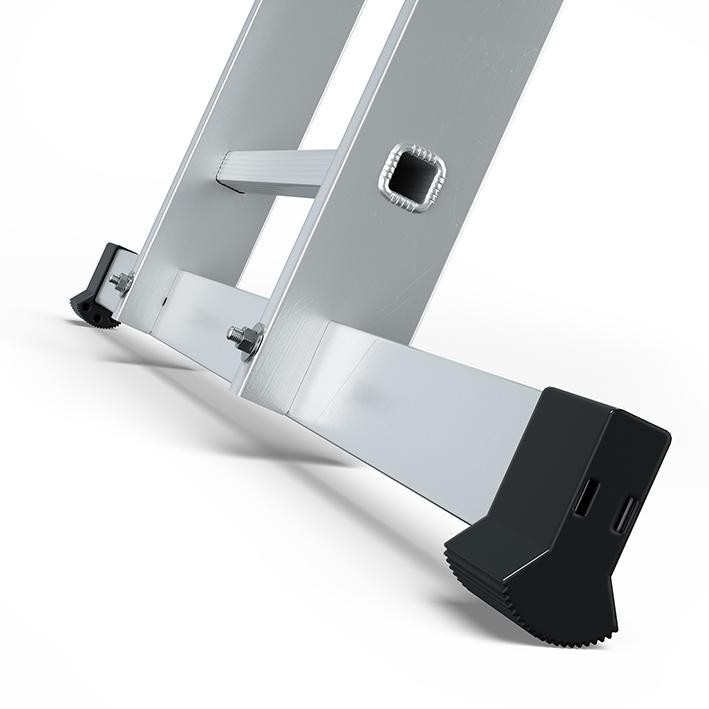

Quertraverse 1200 mm im Lieferumfang

Zum Lieferumfang gehört eine Quertraverse mit den Abmessungen 60 x 20 x 1200 mm.

Sie vergrößert die Auflagebreite im unteren Bereich der Leiter und unterstützt damit die vorgesehene Positionierung der Konstruktion auf einem geeigneten, ebenen Untergrund.

Vor der Verwendung sollte geprüft werden, ob die Quertraverse korrekt montiert ist und die Füße vollständig auf dem Untergrund aufliegen.

EN 131 – Professional Use

Die Aluminium-Mehrzweckleiter Baulich 3x13 PRO entspricht der EN 131.

Das Modell ist als Professional Use gekennzeichnet und für den professionellen Gebrauch vorgesehen.

Die maximal zulässige Belastung beträgt 150 kg und darf bei der Nutzung nicht überschritten werden.

Optional um eine Treppenfunktion erweiterbar

Die Einsatzmöglichkeiten können mit einer separat erhältlichen Treppenfunktion für das Holmprofil 82 x 25 mm erweitert werden.

Das Zubehör ist für Situationen vorgesehen, in denen unterschiedliche Höhenniveaus ausgeglichen werden müssen, beispielsweise bei Arbeiten auf Treppen.

Die Treppenfunktion gehört nicht zum Lieferumfang und muss separat erworben werden. Vor dem Kauf sollte die Kompatibilität mit dem jeweiligen Leitermodell geprüft werden.

Das Foto dient zur Veranschaulichung und zeigt ein Anwendungsbeispiel der separat erhältlichen Funktion.
